A. Kanalizasyon (Kullanılmış Su) Şebekesi Hesabı

Kullanılmış su debisi
Q_ks =

= 12 alınacaktır.

Q_ks =

q_maks = %80 maks q_iht

Q_ks = ; N=n.A

n : bölgedeki nüfus yoğunluğu (kişi/ha)
A : Bölgenin alanı (ha)

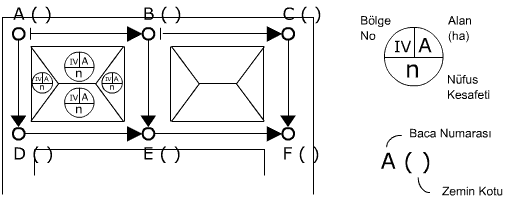

Çalışmada daha önceki şebeke planı kullanılacak. Kanalizasyon hattı 1/2000 ölçekli planda cadde veya sokakların eksen çizgilerinden geçirilmelidir. Sokak ve caddelerin bulunduğu adaların birleşim yerlerinden meydana gelen çokgenlerin açı ortaylarının kesişmelerinden oluşan yamuk ve üçgen alanları bulunur.
Atıksuyun akış yönü işaretlenecek, akışın olduğu yön işaretle belirlenecektir.
Bu kanal ağına ait Tablo 18 doldurulacaktır. Tablo 18'in açıklaması aşağıdadır.
1. Sütun : Sıra no
2. Sütun : Bölge no
3. Sütun : Baca no (Başlangıçta)
4. Sütun : Baca no (Sonda)
5. Sütun : Sokak kanal uzunluğu
6. Sütun : Kısmi olan
7. Sütun : Bu kısma su veren kanal sıra numarası
8. Sütun : Beher ha'dan gelen kısmi atıksu debisi
9. Sütun : Q_ks=A.q , q=
10. Sütun : A.q
11. Sütun : Q_e: Endüstriden gelen
12. Sütun : Hesap debisi Q_h= A.q + Q_e
13. Sütun : Zemin kotu (Kanalın başında)
14. Sütun : Zemin kotu (Kanalın sonunda)
15. Sütun : Kanal sırt kotu (Başta)



16. Sütun : Kanal sırt kotu (Sonda)

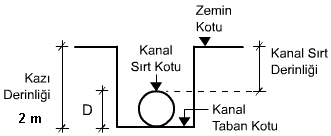

                    Kanal sırt kotu: Zemin Kotu - Kazı Derinliği + Kanal Çapı
17. Sütun : Kanal sırtının derinliği (Başta)
18. Sütun : Kanal sırtının derinliği (Sonda)
19. Sütun : Kanal taban kotu (Başta)
20. Sütun : Kanal taban kotu (Sonda)
21. Sütun : Başta ve sonda sırt kotları farkı
22. Sütun : Toplam düşüm yüksekliği = ( J_cadde - J_{kanal maks} ) L
23. Sütun : JL (21. sütun - 22. sütun)
24. Sütun : Eğim
25. Sütun : Kanal çapı
26. Sütun : Kanal dolu iken debi, Q_d   (Kutter Tablosu, Tablo 19)
27. Sütun : Kanal dolu iken hız, V_d   (Kutter Tablosu, Tablo 19)

26. ve 27. değerler
Q_ks(=Q_hesap)/Q_d=0,67     --->   Q_d = 1,5 Q_ks
Q_d ve kanal eğiminden D (min D 20 cm), Q_d , V_d değerleri bulunur.
Kullanılmış su kanalları tam dolu akmadığından kanaldaki su derinliği ve hızın yarı doluluktaki değerlerinin hesaplanması gerekir. Bunun için doluluk eğrileri kullanılır.

28. Sütun : Doluluk oranı, h/D
29. Sütun : Hız, V (m/sn)
30. Sütun : Su yüksekliği, h (cm)

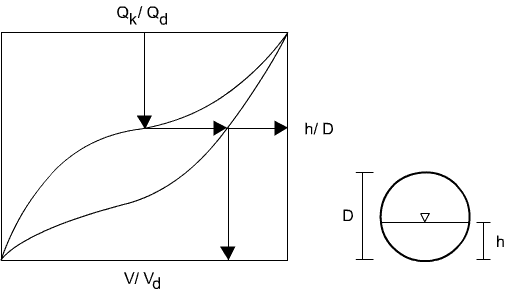

28,29, 30. sütunlar aşağıda gösterilen doluluk eğrisinden (dairesel kesitli veya yumurta kesitli) bulunur.

Q_ks/Q_d oranı yeni bulunan Q_d'ye göre tekrar teşkil edilir. Doluluk eğrisinden ilk dolu eğri kestirilip düşey doğruya dik çizilen yatay doğru h/D ekseni ile kestirilir. Yatay doğrunun ikinci dolu eğriyi kestiği yerden bu yatay doğruya dik çizilen düşey doğru alttaki V/V_d ekseni ile kestirilir. h/D ve V/V_d oranları alınarak V ve h bulunur.
V 0,5 m/sn , h 2 cm olmalıdır. Aksi halde bu kanalın başında bulunan muayene bacası tablodaki düşünceler kısmında yıkama bacası olarak değerlendirilir. Şart sağlanıyorsa dğüşünceler kısmı boş bırakılır.

- Şehir pis su debisi, kanal sonundaki debiyi tutuyor mu; kontrol edilmelidir.
- Bir kaç kanalın birleştiği bacada taban kotları aynı olmalı,
- Küçük çaptan büyük çapa geçerken kanal iç üst kotları çakıştırılmalıdır (Büyük çaplı borunun taban kotu aşağıda teşkil edilmelidir).
- Maksimum şüt yüksekliği 4 m olmalıdır.
- Zemin kotları ters meyil olan yerlerde minimum eğim kullanılmalıdır.
- Eğimler bacanın merkezinden merkezine hesaplanmalıdır.
- Kanalların yön, eğim, kot ve çap değiştirdiği yerlere bir muayene bacası konulur. Ayrıca kanal çapına bağlı olarak Tablo .... ya göre bacalar yerleştirilir.
