B. Yağmur Suyu Kanalı Şebeke Hesabı

Yağmur suyu debisi;
Q_ys=C.I.A    formülü ile bulunacaktır.
Yağmur suyu hesabı Tablo 20 doldurularak yapılır. Tablo 20'nin açıklaması aşağıdaki gibidir.

1. Sütun : Sıra No
2. Sütun : Bölge No
3. Sütun : Baca No (Başta)
4. Sütun : Baca No (Sonda)
5. Sütun : Kanal Boyu
6. Sütun : Kısmi alan ; sokak veya cadde eksenlerinin meydana getirdiği çokgenlerin açı ortaylarının kesişmelerinden meydana gelen yamuk ve üçgen alanları bulunur.
7. Sütun : Su veren mecra sıra no
8. Sütun : Akış katsayısı
9. Sütun : C.I_r.A

I_r : Rasat yağmuru verimi lt/sn/ha

_h ve _r için ayrı ayrı hesaplanır. T_h, T_r, n_h, n_r, I_h bilindiğinden formüllerden I_r bulunur.

10. Sütun : C.I_r.A
11. Sütun : Tahmin edilen akış müddeti
12. Sütun : Gecikme kaysayısı
13. Sütun : Hesap debisi Q_h=.Q
14. Sütun : Zemin kotu (Başta)
15. Sütun : Zemin kotu (Sonda)
16. Sütun : Kanal sırt kotu (Başta)
17. Sütun : Kanal sırt kotu (Sonda)
18. Sütun : Kanal sırt derinliği (Başta)
19. Sütun : Kanal sırt derinliği (Sonda)
20. Sütun : Kanal taban kotu (Başta)
21. Sütun : Kanal taban kotu (Sonda)
22. Sütun : Başta ve sonda sırt kotları farkı
23. Sütun : Toplam düşüm yüksekliği, Δh

Δh = (J_cadde - J_{kanal maks})L, Düşüm yüksekliği = Toplam Düşüm Yüksekliği/ Baca Sayısı

24. Sütun : Kanal tabanının eğimi (J_t)
25. Sütun : Su yüzeyinin eğimi (J_e)
26. Sütun : Seçilen kesit (Kutterden D , min D 30 cm)
27. Sütun : Kanal dolu iken debi Q_ys/Q_D (Kutterden Q_y)
28. Sütun : Kanal dolu iken hız , (Kutterden V_d)
29. Sütun : Yağışlı havada hız, V_yağışlı
30. Sütun : t=lt/V_yağışlı akış süresi
31. Sütun : Toplam akış süresi

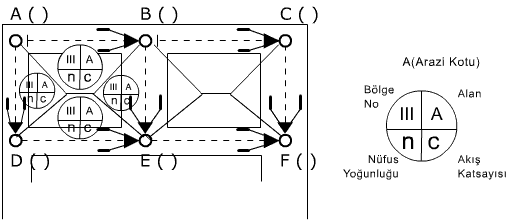

Yağmur suları, bordür arklarından cadde giriş ağızlığı ile kanala boşalmaktadır. Yağmur kanalı kesikli çizgi ile, bacalar ise bu kesikli çizginin üzerine küçük yuvarlaklarla, cadde giriş ağızlıkları da cadde kenar çizgileri üzerine konulan küçük siyah dikdörtgenlerle ve giriş ağızlıklarının bacalara bağlantıları ise ince kesik çizgilerle gösterilmelidir.

Yağmur suyu kanal şebekesi hesabında her boru hattına su verecek olan bulunurken, sokak eksenlerinin meydana getirdiği çokgenlerin açı ortaylarının kesişmelerinden meydana gelen yamuk ve üçgen alanları bulunur.
Herbir kanala gelen debi hesaplandıktan sonra bu debinin 1/2.Qd < Qh < Qd şartının sağlanması halinde V hızı yerine Vd hızı (dolu kesite ait hız) kullanılır.
