Haznenin Boyutlandırılması

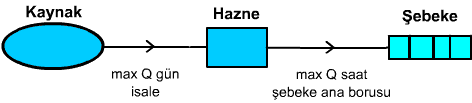

Maximum saatlik sarfiyatları dengelemek için hazne yapılır.
Su sarfiyatındaki salınımlar Tablo 11'den alınır. Hazneye 1 saatte gelen su, %100' ü 24 saatte geldiğine göre, günlük ihtiyacın 100/100.24 = %4,2 olur. Sarfiyat salınım aralığı ne verilirse bulunan bir saatlik değer onunla çarpılır.
Arıza hacmi günlük maximum sarfiyatın % 10-15'i olarak alınır.
V_H' = Su sarfiyatındaki salınımları dengeleyen hazne hacmi
Hazneye cazibe ile geliyorsa V_H' 1/3 V_H'
Hazneye terfi ile geliyorsa V_H' 1/4 V_H'

V_H = Hazne hacmi
V_A = Arıza hacmi
V_Y = Yangın hacmi
V_H = V'_H + V_A + V_Y
V_A = 0.10 V_H'
V_Y = Tablo 12'den alınır

Hesaplanan gömme hazne hacimleri aşağıdaki ve yakın olduğu kademeler yuvarlatılarak belirlenir.
50-500 m³'e kadar hazne hacimleri 50 m³
500-1000 m³'e kadar hazne hacimleri 100 m³
1000-2000 m³'e kadar hazne hacimleri 250 m³
2000 m³'den büyük olan hazne hacimleri 500 m³'e yuvarlatılır.

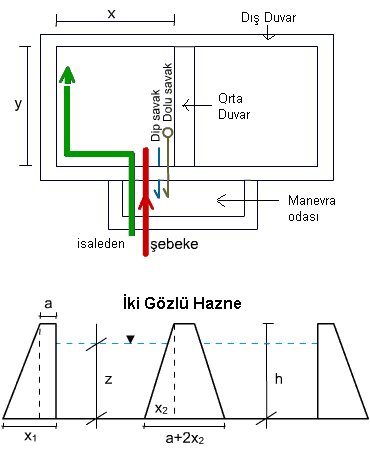

50 m³'lük hazneler tek gözlü, > 50 m³'lük hazneler çift gözlü olarak inşa edilir.

1000 m³ 'e kadar her 20 m² için bir havalandırma bacası,
1000 m³ için, her 40 m² için bir havalandırma bacası yapılır.

x = Bir gözün uzunluğu
y = Bir gözün genişliği
h = Hazne yüksekliği (betondan betona)
x/y = 3/4      V_H = 2.x.y.h
x₁ ve x₂ değerleri aşağıdaki formüllerden bulunur.
+ ( Orta Duvar )
( Yan Duvar )

z: Su yüksekliği (Tablo 13'den alınır)
a: Duvar üst genişliği
d : Suyun özgül ağırlığı
_ba : Betonarme özgül ağırlığı
_Kargir : Kargir özgül ağlığı

Dip Savak Çapı Hesabı

Dip savak çapı, depo hacmi gözönünde tutularak bir gözün 1-1,5 saatte boşaltılması durumuna göre seçilir.
T (sn) =

Z= Su Yüksekliği (Tablo 13'den alınır)

T= 1-1.5 saat (seçilir)
a= Dip Savağın En Kesit Alanı
A= Boşaltılan Gözün Plandaki Alanı

Dolu Savak Borusu Hesabı

Dolu savak, suyun en yüksek su seviyesinin üstüne çıkmasını önleyecek ve isale debisini akıtacak çapta olmalıdır.

Boru şeklindeki dolu savak

h 0.2 için (Gourley Formülü) Q= 1,5 b.h^1,42

b = . D

h 0.22 D (Poleni Formülü)

Q =

Savak yükü h = 7-10 cm (İnce Kenarlı Savak)
Cd = 0.5-0.8

h > 0.3 D     ise orifis (dip savak) formülü kullanılır.

Q = Cd.
C_d : Savak katsayısı
D : Giriş ağzının çapı
b : Savak Genişliği
h : Savak yükü
