A - Cazibeli İsale

İsale hattı boy kesitini çıkarabilmek için verilen pafta ölçeği göz önüne alınarak istenilen ölçeklerde boykesit çizilir. Boykesitin altındaki tablo doldurulur.
Yüksek kot ( A) kaynak, düşük kot (B) şehir kabul edilir.

Kazık No	A	1	2	3	4	5	H	6 B
Ara mesafe (m)
Başlangıca mesafe (m)
Zemin kotu (m)
Boru taban kotu (m)
Piyozometre kotu (m)
İşletme Basıncı (m)
Statik basınç (m)
Boru eğimi Boru çapı (mm) Boru cinsi

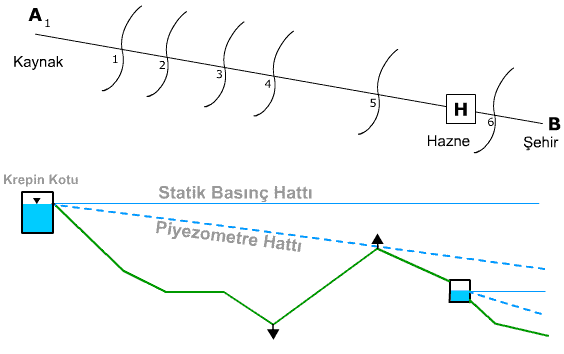

Krepin kotundan çizilen yatay çizgi, statik basınç hattını oluşturur. Bu kot ile isale hattı boru kotu arasındaki fark statik basınçtır. Kullanılacak boru cinsi bu statik basınç göz önüne alınarak bulunur. Statik basınçtan işletme esnasında oluşabilecek yersel ve sürekli yük kayıplarını çıkararak piyezometre hattına ait kota ulaşılır.

Öncelikle Q isale debisi bulunur.Q_isale (lt/sn) = [(N . lt/N-gün)/(sn/gün)]

maxq_gün = 1,5 x ortq_gün
Q_isale W-Hazen Tablo 8'den yararlanılarak (Kullanılmış Font Boru) Boru çapı (D), Su yüzü eğimi (J), Su hızı (V) bulunur.D_min = 100 mm alınacaktır. Elde mevcut yüke göre belirlenen bu çap için elde edilen hız ve yük tahkiki yapılır.

0,6 < V < 1.8 m/sn arasında olmalıdır.
İsale hattındaki boruların dayanabileceği basınç Tablo 9'den alınacaktır. (Font LA Tipi boru kullanılacaktır)

Hazne kotu Hk aşağıdaki gibi bulunur.Hazne kotu (Hk) = Şehrin en yüksek kotu + (P/)_min^* + Şebeke ile Hazne Arasındaki kayıp + Haznedeki su seviyesi (3-6 m), (P/)_max = 80 m alınacaktır. Bu basınçtan daha fazla kot farkı olan şehirler için kat haznesi hesabı yapılır.* İller Bankası, nüfusu 100 000 den küçük olan şehilerde minimum 20 m'lik işletme basıncını, daha büyük şehirlerde en az 30 m'lik işletme basıncını öngörmektedir.
